在“中國制造2025”與工業4.0深度融合的浪潮下，智能制造成為制造業轉型升級的核心引擎，數字孿生工廠作為智能制造的核心載體，正重構低壓電器產業的生產與管理范式。小型斷路器（MCB）作為電力系統基礎保護元件，其生產智能化水平直接決定配電系統安全性與可靠性；而環網柜生產線作為低壓電器核心產線之一，亟需通過環網柜生產線數字孿生技術，破解傳統生產管理痛點，實現從“經驗驅動”向“數據驅動”的根本性轉型。
聚焦小型斷路器全自動焊接裝配線，構建數字孿生管理系統，融合數字孿生、物聯網、大數據技術，打通生產、設備、質量、運維全鏈路，為數字孿生工廠在低壓電器領域的落地提供實踐，也為環網柜生產線數字孿生建設提供技術參考。
當前，多數小型斷路器、環網柜生產企業已實現生產自動化，但管理層面仍受困于粗放式模式：設備運行依賴人工巡檢，數據碎片化且滯后；故障處理多為“事后補救”，缺乏預判能力；工藝參數調整依賴經驗，缺乏科學支撐；生產與質量管控信息割裂，難以形成閉環優化。這些痛點不僅導致資源浪費、停機頻繁、良品率波動，更制約企業向高端制造升級，而數字孿生工廠技術的應用，正是破解這些痛點的關鍵。
作為連接物理世界與虛擬世界的橋梁，數字孿生技術已在高端裝備、軌道交通等領域成效顯著，如今逐步滲透到低壓電器離散制造場景。依托數字孿生工廠核心理念，針對小型斷路器產線特性，結合環網柜生產線數字孿生建設經驗，構建全流程數字孿生管理體系，推動產線管理實現“被動響應→主動預測”“經驗決策→數據決策”的跨越。
環網柜生產線數字孿生系統以“數據驅動、精準管控、高效優化”為核心，立足數字孿生工廠建設標準，兼顧環網柜生產線適配性，圍繞三大核心目標，構建覆蓋全生產流程的數字孿生管理體系，實現量化提質、降本、增效：
基于高性能三維可視化引擎，構建與物理產線1:1對應的高精度虛擬模型，完美復刻小型斷路器、環網柜生產線的設備布局、生產流程與運行狀態，實現數字孿生工廠全景可視化監控。集成設備運行參數、生產進度、質量檢測、物料流轉等多維數據，異常狀態通過顏色標識、彈窗告警、短信推送等方式即時通知，支持毫秒級歷史數據回放，便于問題復盤，大幅提升現場響應效率。
依托物聯網數據采集網絡，構建設備健康評估體系，實現從“被動維修”到“預測性維護”的轉型，適配數字孿生工廠與環網柜生產線數字孿生的運維需求。通過多類型傳感器采集設備振動、溫度、電流等數據，結合專家規則庫與數據分析，提前預警潛在故障，內置故障知識庫與維修指導，降低非計劃停機時間，延長設備使用壽命，助力企業控制運維成本。
打通MES、ERP、SCM等系統與底層控制系統的數據壁壘，構建數字孿生工廠統一數據中臺，實現跨系統、跨層級數據融合共享。基于多源數據深度挖掘，生成產能、合格率、能耗、設備健康等關鍵KPI可視化報表，支持數據下鉆與對比分析，為生產調度、資源配置、戰略規劃提供科學依據，同時為環網柜生產線數字孿生的數據分析提供技術支撐。

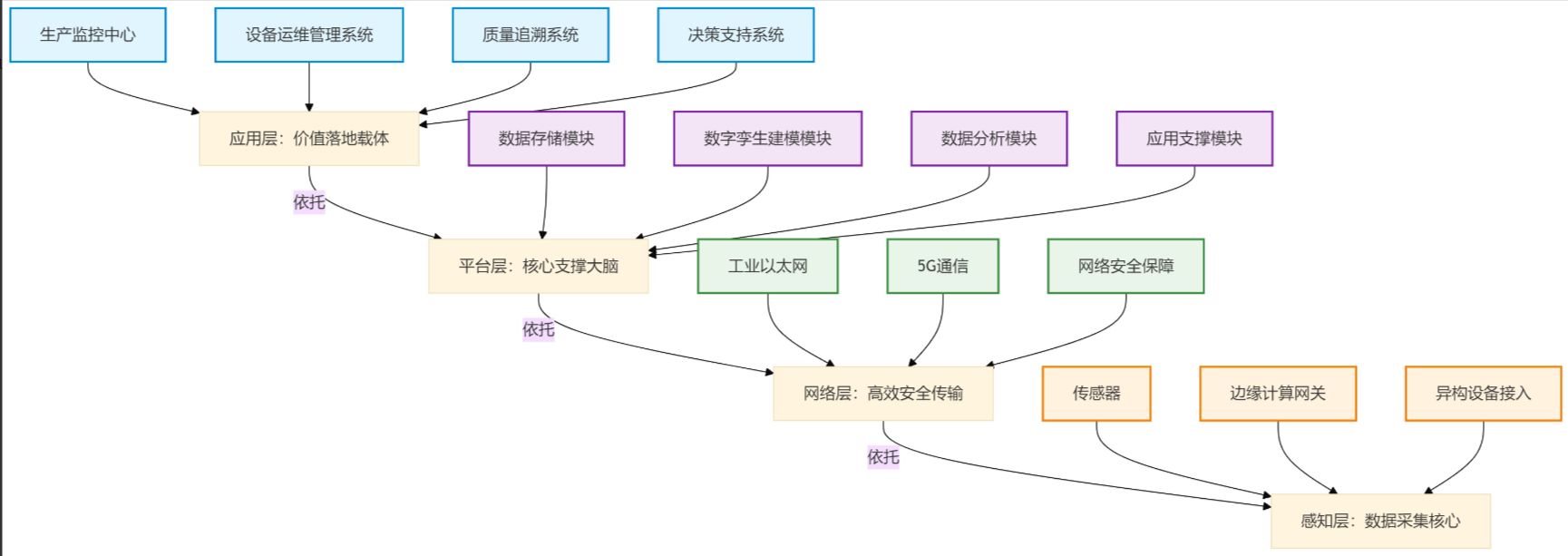

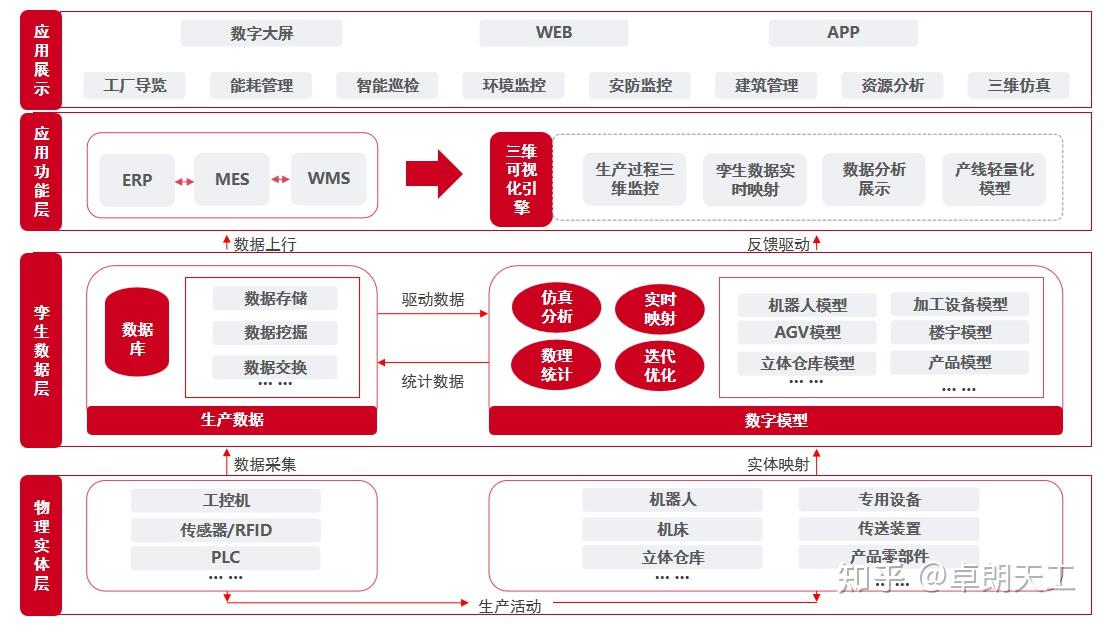

系統四層架構，兼顧小型斷路器產線特性與環網柜生產線數字孿生適配性，架構清晰、擴展性強，全面支撐數字孿生工廠建設需求，確保系統穩定、高效運行。

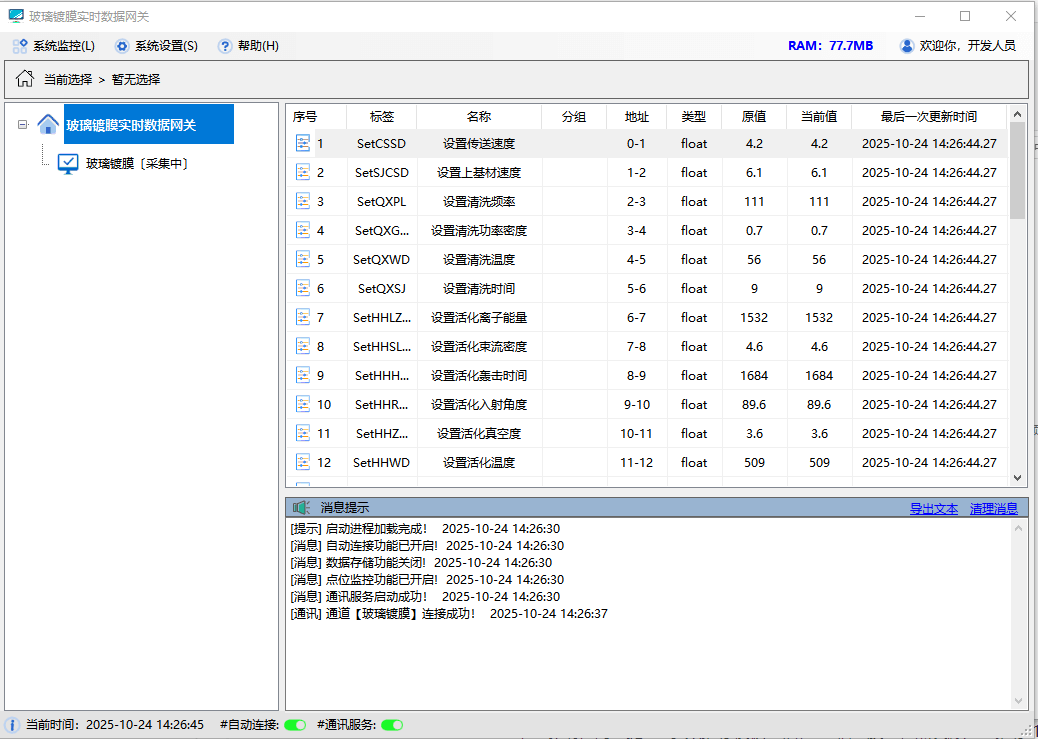

作為數字孿生工廠的“感官系統”，感知層負責精準、實時采集物理產線運行數據，是虛實映射的基礎。在現有自動化設備基礎上，部署多類型傳感器與邊緣計算網關，支持多種工業協議，實現PLC、機器人、視覺系統等異構設備的數據統一接入，完成數據濾波、去噪、壓縮等預處理，確保數據完整性與實時性，為環網柜生產線數字孿生的數據采集提供可復用方案。

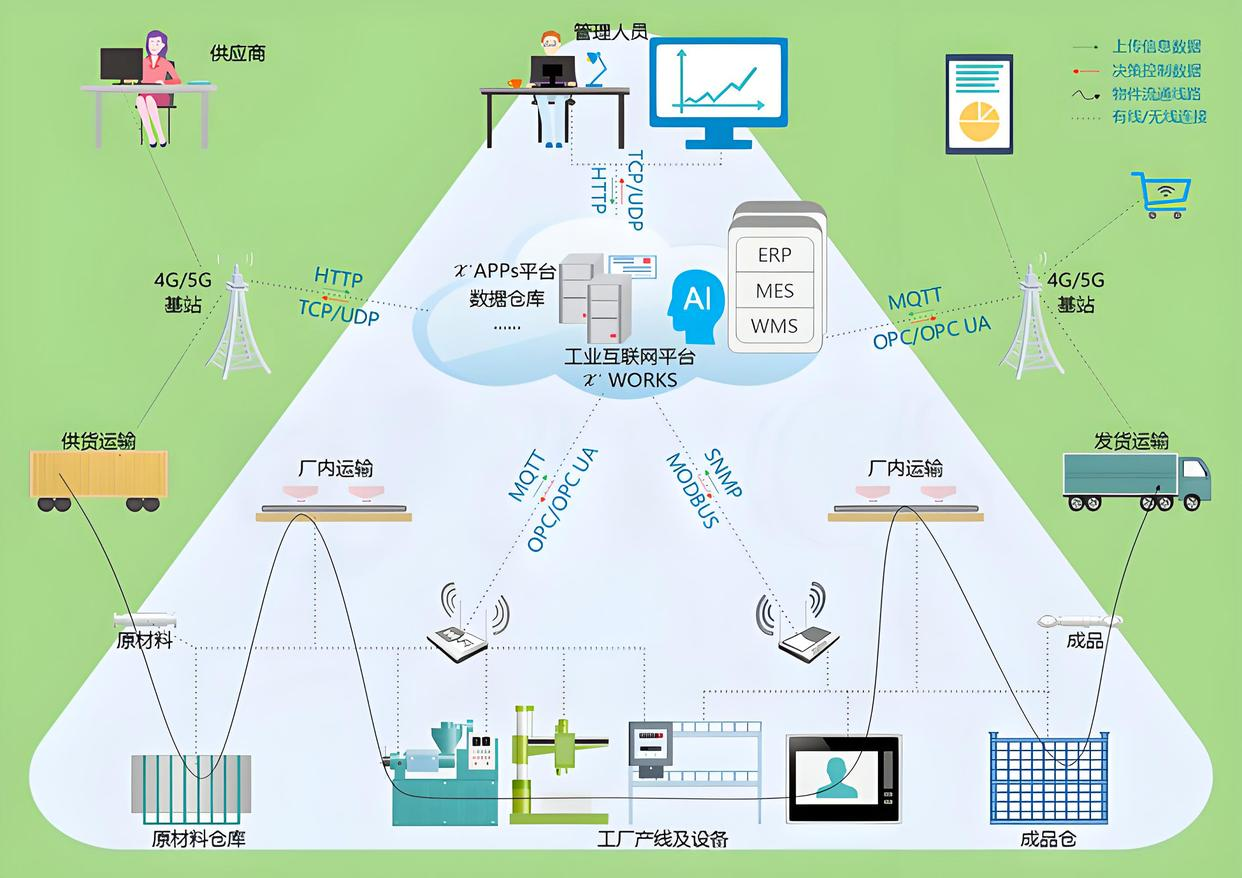

采用“有線+無線”融合架構，構建數字孿生工廠高帶寬、低延遲、高安全的傳輸網絡。車間內部部署千兆工業交換機，構建有線骨干網，確保控制指令與實時數據可靠傳輸；通過5G工業模組實現遠程數據回傳，適配高清視頻、AR遠程運維等場景，支持網絡切片技術，保障關鍵業務優先級。同時部署工業防火墻與加密機制，符合等保2.0三級要求，保障數字孿生工廠與環網柜生產線數字孿生的數據傳輸安全。
平臺層作為系統核心，承擔數據存儲、孿生建模、數據分析與應用支撐功能，是數字孿生工廠與環網柜生產線數字孿生的核心支撐：
數據存儲模塊：采用分層存儲架構，適配結構化、時序化、非結構化等多類型數據，支持海量傳感器數據高效寫入與快速查詢，為數字孿生工廠數據沉淀提供保障。
數字孿生建模模塊：采用“幾何建模+行為建模+數據綁定”三位一體方法，構建高精度、輕量化虛擬模型，精度誤差控制在±2mm以內，支持模型版本管理，適配小型斷路器與環網柜生產線的建模需求，助力環網柜生產線數字孿生快速落地。
數據分析模塊：構建面向制造場景的分析引擎，實現設備狀態預警、焊接質量分析、能耗分析等功能，為數字孿生工廠優化提供數據支撐。
應用支撐模塊：提供標準化API接口與SDK開發包，支持第三方系統快速集成，內置權限管理、消息推送等通用功能，降低數字孿生工廠與環網柜生產線數字孿生的應用開發成本。
面向不同角色提供定制化功能模塊，實現數字孿生工廠價值落地，同時適配環網柜生產線數字孿生的應用需求：

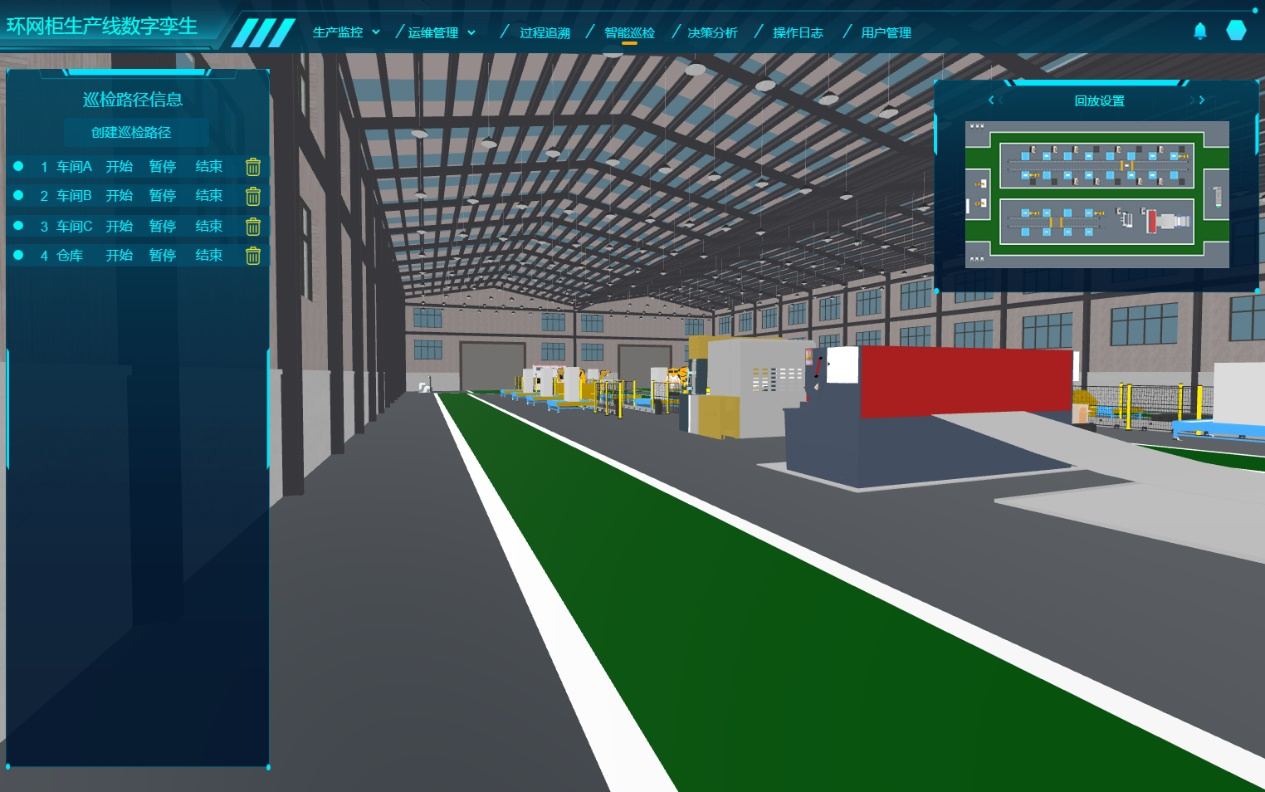

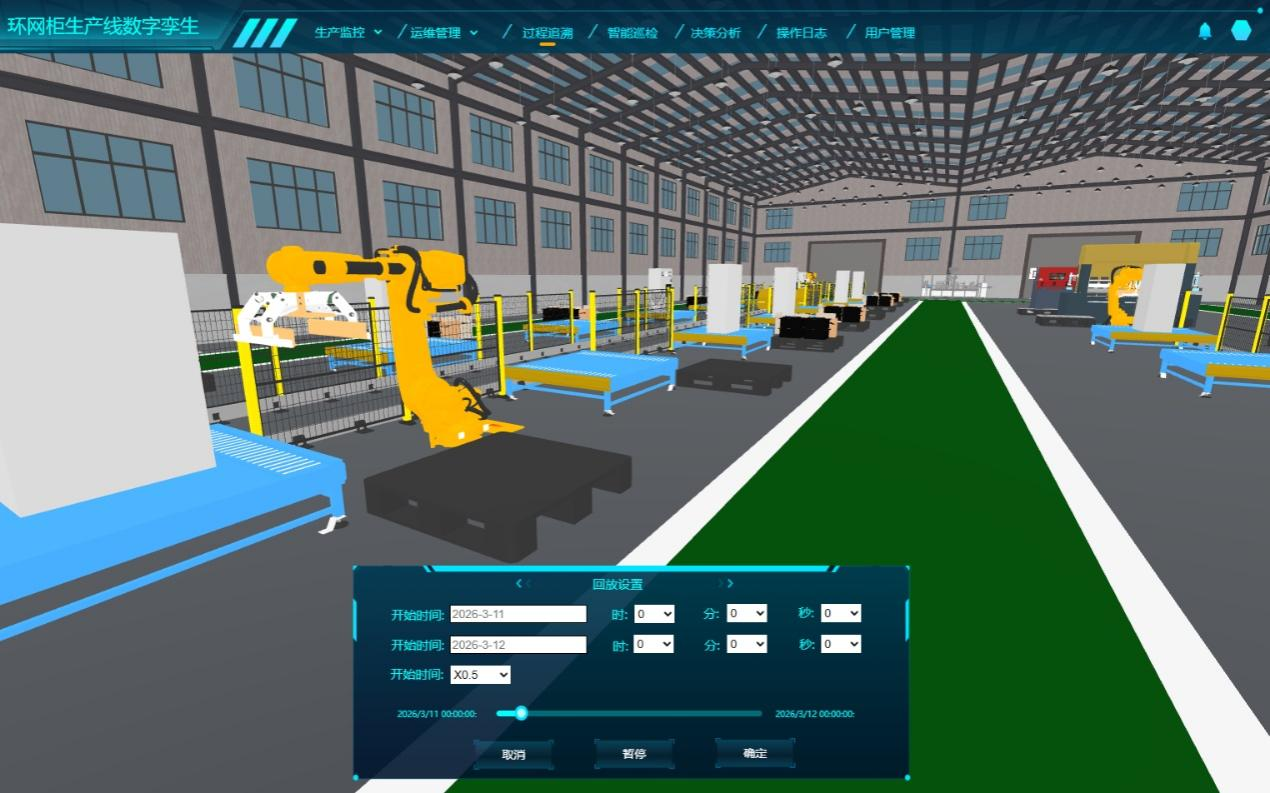

生產監控中心：Web端可視化監控平臺，支持三維產線全景查看、實時數據儀表盤、歷史數據回放，實現數字孿生工廠全流程可視化管控。

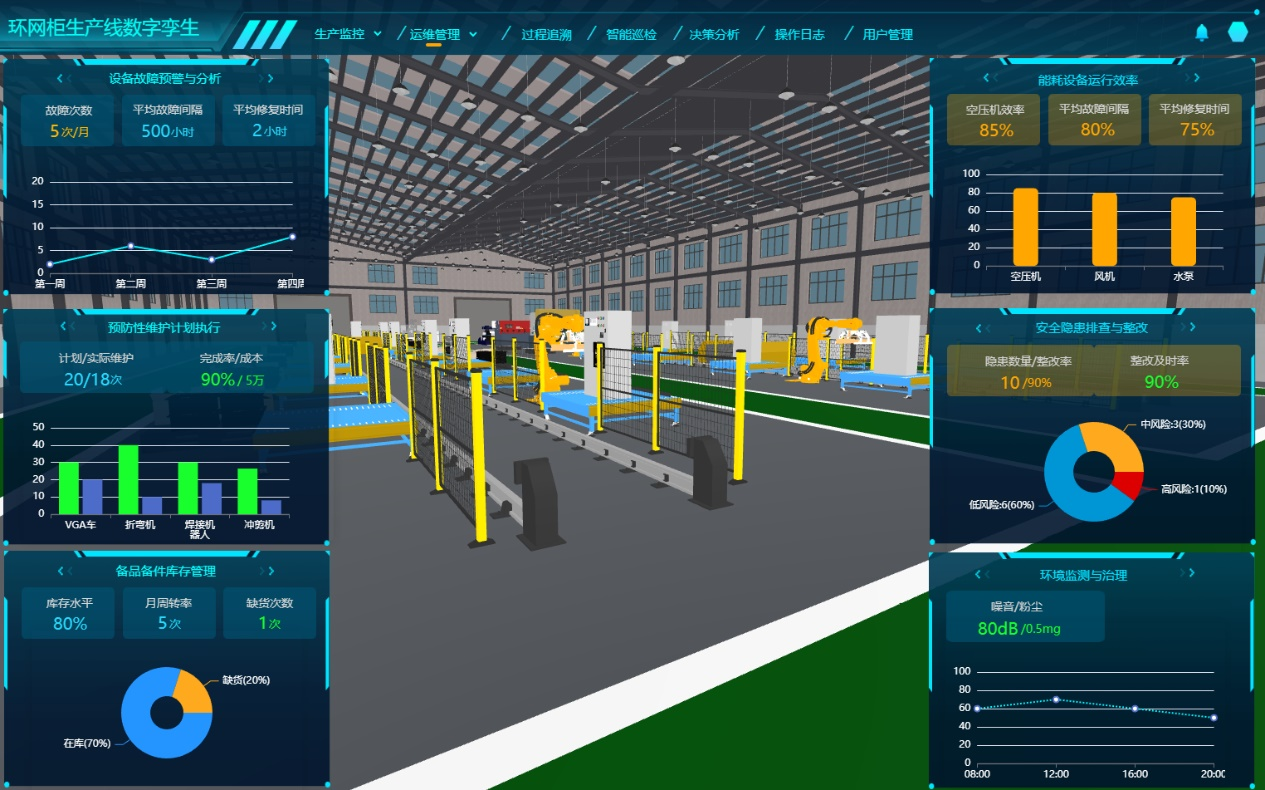

設備運維管理系統：集成設備臺賬、故障預警、預測性維護、遠程運維等功能，實現設備全壽期管理，適配環網柜生產線數字孿生的運維場景。
質量追溯系統：支持產品全生產履歷查詢，滿足客戶審計與質量改進需求，為數字孿生工廠質量管控提供支撐。
決策支持系統：多維度數據分析看板，支持數據下鉆與對比分析，助力管理層科學決策，推動數字孿生工廠高效運營。
聚焦數字孿生工廠核心需求，結合環網柜生產線數字孿生實踐經驗，實現三大核心功能，確保系統可落地、有實效，真正賦能產線智能化升級。
采用激光掃描與CAD圖紙結合的方式，構建高精度三維虛擬模型，完成模型輕量化處理，確保Web端快速加載。通過實時數據接口，將傳感器采集的數據與虛擬模型屬性綁定，實現虛擬模型與物理產線的同步聯動，延遲低于200ms，支持數字調試、工藝仿真與多人協同，既適配小型斷路器產線，也為環網柜生產線數字孿生模型構建提供成熟技術路徑。
構建多級預警機制與故障定位系統，結合傳感器數據與專家知識庫，實現故障精準預警與診斷，在三維模型中高亮標記故障位置，提供標準化維修指導。基于設備運行數據，估算關鍵部件剩余使用壽命，生成預測性維護計劃，實現維護工單閉環管理；支持5G+AR遠程協助，降低運維門檻，適配數字孿生工廠與環網柜生產線數字孿生的運維需求，大幅提升運維效率。

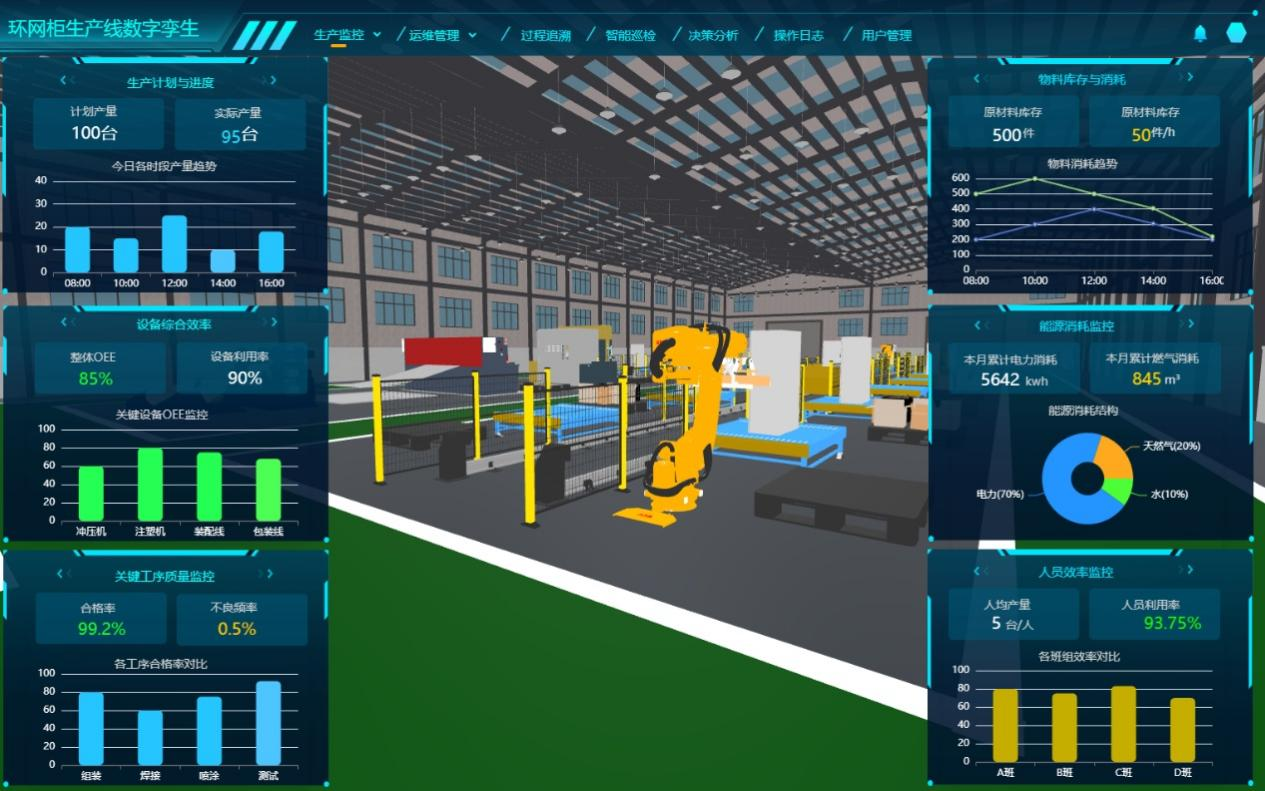

整合數字孿生工廠多源數據，生成產能、合格率、能耗、維護成本等核心KPI報表，支持日/周/月趨勢分析、同比環比對比與數據下鉆，管理層可通過交互式看板實時掌握產線運行狀態，輔助生產調度、資源配置與成本控制，同時為環網柜生產線數字孿生的決策優化提供數據支撐。
系統作為數字孿生工廠在低壓電器領域的標桿解決方案，不僅能有效解決小型斷路器產線傳統管理痛點，實現生產可視化、設備智能化、決策科學化，還能為環網柜生產線數字孿生建設提供可復制的技術路徑與實施經驗，助力企業實現三大核心價值：
提質增效：降低非計劃停機時間30%以上，提升產品合格率5%-8%，優化產能利用率，推動數字孿生工廠高效運營。
降本減耗：減少人工巡檢成本與維護成本，優化能耗配置，助力企業實現精細化成本控制，提升核心競爭力。
轉型升級：推動企業從傳統制造向智能制造轉型，打造數字孿生工廠標桿，同時為環網柜生產線數字孿生落地奠定基礎，搶占高端制造先機。
未來，我們將持續深耕數字孿生工廠領域，優化環網柜生產線數字孿生技術方案，不斷迭代系統功能，助力更多低壓電器企業實現智能化升級，解鎖制造業增長新路徑，推動“中國制造”向“中國智造”跨越。
